一、数据采集层
数据采集层是智慧工地系统的“触角”，负责收集工地现场的各种信息，为后续的数据处理与分析提供原始素材。
（一）人员信息采集
人员定位设备：如UWB（超宽带）定位标签、蓝牙信标等，通过在工地现场布置定位基站，实时获取人员的位置信息，精度可达厘米级。这有助于管理人员了解工人的工作区域分布、移动轨迹，保障施工安全，例如在危险区域设置电子围栏，当人员靠近时及时发出警报。
生物识别设备：包括人脸识别门禁、指纹识别考勤机等，用于准确识别人员身份，记录工人的考勤情况，防止无关人员进入工地，确保工地安全与人员管理的规范性。
传感器设备：在各类施工设备（如塔吊、施工电梯、混凝土搅拌机等）上安装传感器，采集设备的运行参数，如转速、温度、压力、振动等。例如，通过监测塔吊的起重量、幅度、高度等参数，实时掌握设备的工作状态，预防超载、碰撞等安全事故。
智能电表、水表：安装在工地的用电、用水节点，精确计量能源消耗数据，为节能减排与成本核算提供依据。
（三）环境信息采集
环境监测传感器：用于监测工地周边的环境指标，如PM2.5、PM10、噪声、风速、风向、温湿度等。当环境指标超出规定范围时，系统自动触发预警，提醒管理人员采取降尘、降噪等措施，减少施工对周边环境的影响。
视频监控设备：在工地出入口、作业面、材料堆放区等关键位置安装高清摄像头，实时采集现场视频图像，实现全方位、无死角的监控。管理人员可通过远程视频查看工地现场情况，及时发现安全隐患与违规行为。
（四）物料信息采集
RFID标签与读写器：为建筑材料、构配件等物料粘贴RFID标签，通过读写器在物料出入库、运输、使用等环节进行信息读取与更新，实现物料的全程追溯与管理，确保物料的质量与供应及时性。
地磅系统：用于对进出工地的车辆所载物料进行称重，自动记录物料重量数据，并与采购订单、领料单等进行关联，防止物料浪费与盗窃行为。
二、网络传输层
网络传输层是智慧工地系统的“神经网络”，负责将数据采集层收集到的信息快速、稳定地传输到数据处理层。
（一）有线网络
光纤网络：在工地现场铺设光纤，提供高速、稳定的网络连接，适用于对数据传输速率和稳定性要求较高的场景，如视频监控数据的实时传输、大型施工设备的远程控制等。
工业以太网：采用专为工业环境设计的以太网技术，具有较强的抗干扰能力和可靠性，能够满足工地现场复杂电磁环境下的数据传输需求，常用于连接现场的各种传感器、控制器等设备。
（二）无线网络
Wi-Fi网络：在工地办公区、生活区等人员密集区域部署Wi-Fi热点，为管理人员和工人提供便捷的无线网络接入，方便他们使用移动终端设备访问智慧工地系统，进行信息查询、业务办理等操作。
4G/5G网络：借助运营商的4G/5G网络，实现工地现场与远程管理中心的实时数据通信。对于一些移动性较强的设备，如巡检机器人、无人机等，可通过4G/5G网络将采集到的数据实时回传至系统平台。
LoRa、ZigBee等低功耗广域网（LPWAN）技术：适用于连接一些低功耗、小数据量的传感器设备，如环境监测传感器、人员定位标签等，具有覆盖范围广、功耗低、成本低等优点，能够有效降低系统建设和运维成本。
三、数据处理层
数据处理层是智慧工地系统的“大脑”，负责对采集到的海量数据进行清洗、存储、分析和挖掘，提取有价值的信息。
（一）数据清洗与预处理
数据清洗：对采集到的原始数据进行筛选、去重、纠错等操作，去除噪声数据和无效数据，确保数据的准确性和完整性。例如，去除传感器因信号干扰产生的异常值，修正因设备故障导致的数据错误。
数据预处理：对清洗后的数据进行格式转换、归一化处理等，使其符合后续分析的要求。例如，将不同格式的时间戳统一转换为标准格式，对不同量纲的数据进行归一化处理，以便进行综合分析。
（二）数据存储
关系型数据库：如MySQL、Oracle等，用于存储结构化数据，如人员信息、设备信息、考勤记录、物料台账等。关系型数据库具有数据一致性好、事务处理能力强等优点，适合对数据的准确性和完整性要求较高的业务场景。
非关系型数据库：如MongoDB、Redis等，用于存储非结构化数据和半结构化数据，如视频监控数据、图片、日志文件等。非关系型数据库具有可扩展性强、读写性能高等优点，能够满足大数据量和高并发访问的需求。
数据仓库：对存储在关系型数据库和非关系型数据库中的数据进行整合和汇总，构建统一的数据仓库，为数据分析与挖掘提供数据支持。数据仓库采用多维数据模型，能够方便地进行数据查询和分析。
（三）数据分析与挖掘
实时数据分析：利用流式计算技术（如Apache Storm、Apache Flink等），对实时采集到的数据进行快速分析处理，及时发现异常情况并发出预警。例如，实时监测塔吊的运行参数，当发现超载、倾斜等异常情况时，立即向管理人员发送警报信息。
批量数据分析：运用大数据分析技术（如Hadoop、Spark等），对历史数据进行深度挖掘和分析，发现数据背后的规律和趋势。例如，分析不同时间段、不同施工阶段的物料消耗情况，为物料的采购计划和库存管理提供决策依据。
数据挖掘算法：应用机器学习、深度学习等算法，对数据进行分类、聚类、预测等操作，挖掘潜在的价值信息。例如，通过分析工人的工作绩效数据，预测工人的离职风险，提前采取留人措施；利用图像识别技术对视频监控画面进行分析，自动识别安全隐患和违规行为。
四、应用服务层
应用服务层是智慧工地系统的“四肢”，基于数据处理层提供的数据和分析结果，为工地管理提供各种具体的应用服务。
（一）人员管理
人员考勤管理：根据人员定位数据和生物识别数据，自动统计工人的出勤情况，生成考勤报表，减少人工统计的工作量和误差。
人员培训管理：记录工人的培训信息，包括培训课程、培训时间、培训成绩等，提醒管理人员安排工人参加培训，确保工人具备相应的技能和资质。
人员绩效管理：结合人员的工作任务完成情况、工作质量、工作效率等数据，对工人的绩效进行评估和考核，为薪酬调整、晋升等提供依据。
（二）设备管理
设备运行监控：实时显示设备的运行状态、参数和位置信息，对设备的故障进行预警和诊断，及时安排维修保养，提高设备的利用率和可靠性。
设备维护管理：制定设备的维护计划，记录设备的维护历史和维修记录，对设备的维护成本进行分析和统计，优化设备维护策略。
设备调度管理：根据施工进度和设备需求，合理安排设备的调度和使用，提高设备的利用率，避免设备闲置和浪费。
（三）环境管理
环境监测预警：实时显示环境监测数据，当环境指标超出规定范围时，自动发出预警信息，提醒管理人员采取相应的环保措施。
环保措施管理：记录环保措施的执行情况，如洒水降尘、噪音治理等，对环保措施的效果进行评估和分析，不断优化环保管理方案。
（四）物料管理
物料库存管理：实时掌握物料的库存数量、位置和状态信息，设置库存预警阈值，当库存低于阈值时自动提醒采购，避免物料缺货或积压。
物料追溯管理：通过RFID等技术实现物料的全程追溯，记录物料的采购、运输、入库、出库、使用等环节的信息，确保物料的质量和安全。
（五）安全管理
安全风险预警：基于数据分析结果，对工地现场的安全风险进行评估和预警，如高处坠落、物体打击、触电等风险，提前采取防范措施。
安全隐患排查治理：记录安全隐患的发现、整改和验收情况，形成闭环管理，确保安全隐患得到及时有效的处理。
安全教育培训：提供在线安全教育培训课程和资料，记录工人的安全培训情况，提高工人的安全意识和操作技能。
（六）质量管理
质量检测管理：记录工程质量检测数据，如混凝土强度、钢筋焊接质量等，对检测结果进行分析和评估，及时发现质量问题并采取整改措施。
质量验收管理：按照工程质量验收标准，对分项工程、分部工程和单位工程进行验收管理，记录验收过程和结果，确保工程质量符合要求。
五、用户界面层
用户界面层是智慧工地系统与用户之间的交互窗口，为用户提供直观、便捷的操作界面。
（一）PC端管理平台
综合看板：以图表、报表等形式直观展示工地现场的关键指标和数据，如人员出勤率、设备利用率、环境指标、施工进度等，让管理人员能够快速了解工地的整体运行情况。
业务管理模块：提供人员管理、设备管理、环境管理、物料管理、安全管理、质量管理等业务功能模块的详细操作界面，管理人员可以在该界面上进行数据查询、统计、分析、审批等操作。
系统设置模块：用于对系统进行参数设置、用户权限管理、数据备份与恢复等操作，确保系统的安全稳定运行。
（二）移动端APP
实时信息推送：将工地现场的重要信息，如安全预警、设备故障、任务提醒等，及时推送到管理人员的移动设备上，方便管理人员随时随地掌握工地动态。
现场业务办理：管理人员可以通过移动端APP进行现场巡检记录、隐患上报、任务分配等业务操作，提高工作效率。
数据查询与统计：提供数据查询和统计功能，管理人员可以在移动设备上查询人员信息、设备状态、物料库存等数据，并进行简单的统计分析。
（三）大屏展示系统
可视化展示：在工地现场的会议室、监控中心等场所设置大屏展示系统，通过动态图表、地图、视频等形式，全方位展示工地现场的实时数据和运行情况，为项目决策和汇报提供直观的依据。
多屏联动：支持多个屏幕之间的联动展示，例如在一个屏幕上显示工地整体平面图，点击某个区域后，在其他屏幕上同步显示该区域的详细信息，如人员分布、设备运行状态等。

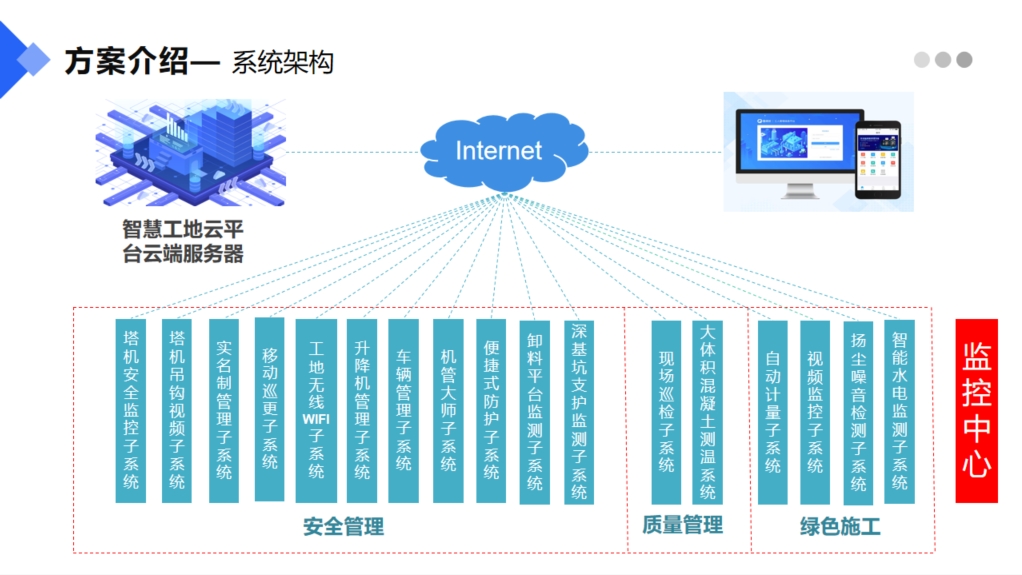

智慧工地系统平台架构图涵盖了数据采集、网络传输、数据处理、应用服务和用户界面等多个层面，各层面之间相互协作、紧密配合，共同构建了一个智能化、信息化、数字化的工地管理体系，为提高工地管理效率、保障施工安全、提升工程质量、实现节能减排等目标提供了有力支持。
