在工地安装人脸识别考勤闸机，线管预埋是关键的基础工作，其质量直接影响后续设备的安装、使用效果及安全性。以下将从线管预埋到闸机安装的整个过程进行详细阐述。
一、前期准备
（一）资料收集与图纸审核
收集工地建筑图纸、电气图纸等相关资料，熟悉工地整体布局和电气系统走向。
仔细审核图纸，明确人脸识别考勤闸机的安装位置、数量以及与周边设备（如网络交换机、电源配电箱等）的连接关系，确定线管预埋的大致范围和走向。
（二）工具与材料准备
类别 具体内容
工具 电钻、开槽机、弯管器、穿线器、螺丝刀、钳子、水平仪、卷尺等
材料 PVC 线管（根据电线数量和规格选择合适管径）、线管接头、管卡、接线盒、电线（根据设备功率和传输需求选择合适的类型和规格，如电源线、网线等）、绝缘胶带、防水胶带等
（三）人员培训与安全交底
对参与线管预埋和闸机安装的工作人员进行技术培训，使其熟悉施工流程、操作规范和质量标准。
进行安全交底，强调施工过程中的安全注意事项，如正确使用工具、防止触电、避免高处坠落等。
二、线管预埋步骤
（一）预埋位置确定
闸机安装位置：根据工地人员流动路线和考勤管理需求，选择合适的位置安装人脸识别考勤闸机。一般应设置在工地出入口显眼且方便人员通行的位置，同时要考虑与周边建筑、设备的距离，避免相互干扰。
接线盒位置：在闸机安装位置附近确定接线盒的位置，接线盒应安装在便于接线和维护的地方，如墙壁上或地面上。接线盒与闸机的距离不宜过远，一般控制在 1 - 2 米以内。
电源和网络接入点：找到工地电源配电箱和网络交换机所在位置，确定从电源接入点到闸机接线盒、从网络交换机到闸机接线盒的线管走向和预埋位置。
（二）线管走向规划
最短路径原则：在满足安全和使用要求的前提下，尽量使线管走向最短，减少电线用量和信号衰减。
避免干扰：线管应避免与强电线路（如动力电缆）并行敷设，若无法避免，应保持一定的距离（一般不小于 30cm），或采用屏蔽线管进行防护，以减少电磁干扰对信号传输的影响。
便于维护：线管走向应尽量避开建筑物的承重结构、管道密集区域等，方便日后的维护和检修。
（三）开槽与布管
开槽：使用开槽机按照规划好的线管走向在地面或墙壁上开槽，槽的深度和宽度应根据线管的规格和数量确定，一般槽深比线管外径大 1 - 1.5cm，槽宽比线管外径大 2 - 3cm。开槽时要注意保持槽的直线度和垂直度，避免出现弯曲或倾斜。
布管：将 PVC 线管放入开好的槽中，使用弯管器对线管进行弯曲处理，使其能够适应线管走向的变化。线管的弯曲半径不应小于线管外径的 6 倍，以确保线管内的电线能够顺利穿行。在线管的连接处，应使用线管接头进行连接，并涂抹专用胶水，确保连接牢固、密封。
固定线管：使用管卡将线管固定在槽内，管卡的间距一般不大于 1 米。在转弯处、接头处等位置应适当增加管卡的数量，以增强线管的稳定性。
（四）安装接线盒
在预定的接线盒位置，使用电钻在地面或墙壁上打孔，安装接线盒。接线盒应安装牢固，与地面或墙壁平齐。
将线管引入接线盒内，使用锁母将线管与接线盒固定连接，确保连接处密封良好，防止灰尘和水分进入。
（五）安全保护措施
防水处理：如果线管预埋在地面或容易积水的区域，应在线管和接线盒处做好防水处理。可以在线管表面涂抹防水涂料，在接线盒内放置干燥剂，并使用防水胶带对接线盒的缝隙进行密封。
防机械损伤：在线管上方铺设保护层，如钢板、木板等，防止后续施工过程中对线管造成机械损伤。在穿越道路或建筑物基础时，应采用钢管进行保护，钢管的两端应伸出道路或基础边缘一定长度。
标识与记录：对预埋的线管进行标识，注明线管的用途、走向、规格等信息，便于后续的施工和维护。同时，记录线管的预埋情况，包括线管的长度、数量、位置等，形成详细的施工档案。
三、穿线与测试
（一）穿线
在线管预埋完成后，使用穿线器将电线穿入线管内。穿线时要注意电线的规格和颜色应符合设计要求，避免出现混线现象。
对于较长的线管，可以在电线的一端系上细绳，通过穿线器将细绳拉过线管，然后再将电线绑在细绳上，通过拉动细绳将电线穿入线管。
（二）线路测试
绝缘测试：使用绝缘电阻测试仪对穿好的电线进行绝缘测试，检测电线绝缘层是否完好，绝缘电阻值应符合相关标准要求。
通断测试：使用万用表对电线的通断情况进行测试，确保电线连接正确，无断路或短路现象。
网络测试（如有网线）：如果线管内穿有网线，使用网络测试仪对网线进行测试，检测网线的连通性、传输速率等参数是否符合要求。

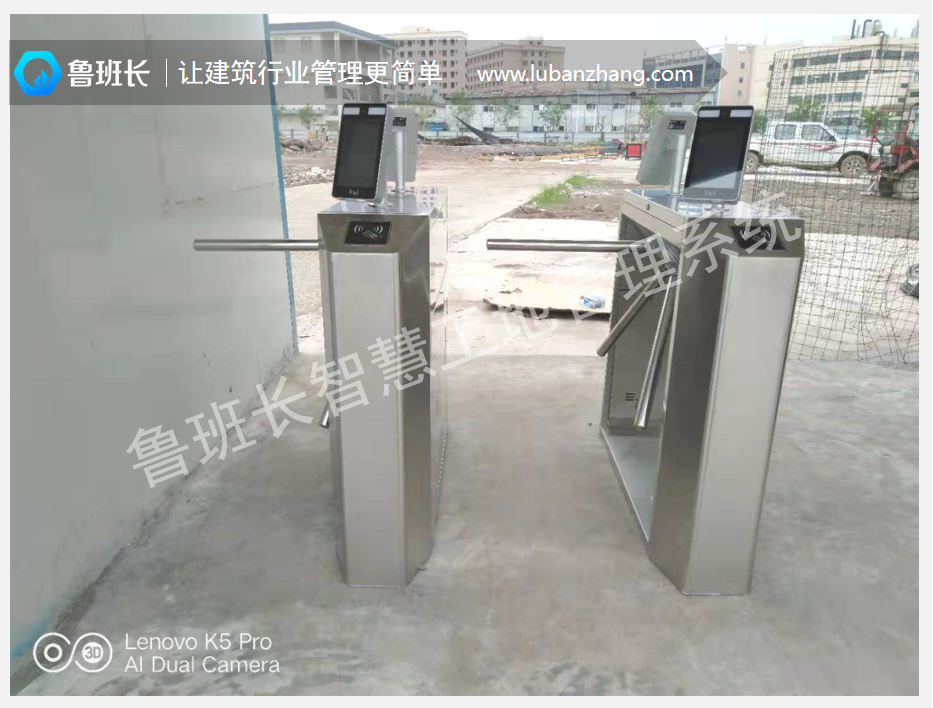

四、人脸识别考勤闸机安装
（一）设备安装
将人脸识别考勤闸机搬运到预定的安装位置，使用水平仪调整闸机的水平度，确保闸机安装平稳。
使用螺丝将闸机固定在地面或墙壁上，固定螺丝应拧紧，防止闸机晃动。
（二）接线
根据设备说明书和接线图，将预埋在接线盒内的电线与闸机的相应接口进行连接。电源线应连接到闸机的电源输入端，网线应连接到闸机的网络接口，控制信号线（如有）应连接到相应的控制端子。
接线时要注意电线的极性和线序，避免接错。接线完成后，使用绝缘胶带对电线接头进行包裹，防止漏电。
（三）调试与测试
接通电源和网络，对人脸识别考勤闸机进行调试。检查设备的各项功能是否正常，如人脸识别、闸机开闭、数据传输等。
进行模拟考勤测试，邀请部分工人进行人脸识别考勤，验证设备的准确性和稳定性。如有异常情况，应及时排查故障并进行处理。
五、注意事项
（一）施工安全
施工人员应佩戴好个人安全防护用品，如安全帽、安全带、绝缘手套等。
在进行开槽、布管等作业时，要注意周围环境，避免损坏其他设施和设备。
施工现场应设置明显的安全警示标志，防止无关人员进入施工区域。
（二）质量把控
线管预埋和闸机安装应严格按照相关标准和规范进行施工，确保工程质量。
在施工过程中，要加强对材料和设备的质量检验，杜绝使用不合格的产品。
每一道工序完成后，应进行自检和互检，合格后方可进行下一道工序。
（三）协调配合
线管预埋和闸机安装涉及多个专业和工种，施工人员应加强与其他施工人员的协调配合，避免出现交叉作业和相互干扰的情况。
在施工过程中，如遇到问题或变更，应及时与设计单位、建设单位等相关部门沟通协商，确保施工顺利进行。
（四）成品保护
在线管预埋和闸机安装完成后，应采取有效的成品保护措施，防止设备受到损坏。例如，在闸机周围设置防护栏，避免人员碰撞；对线管和接线盒进行覆盖保护，防止灰尘和杂物进入。
