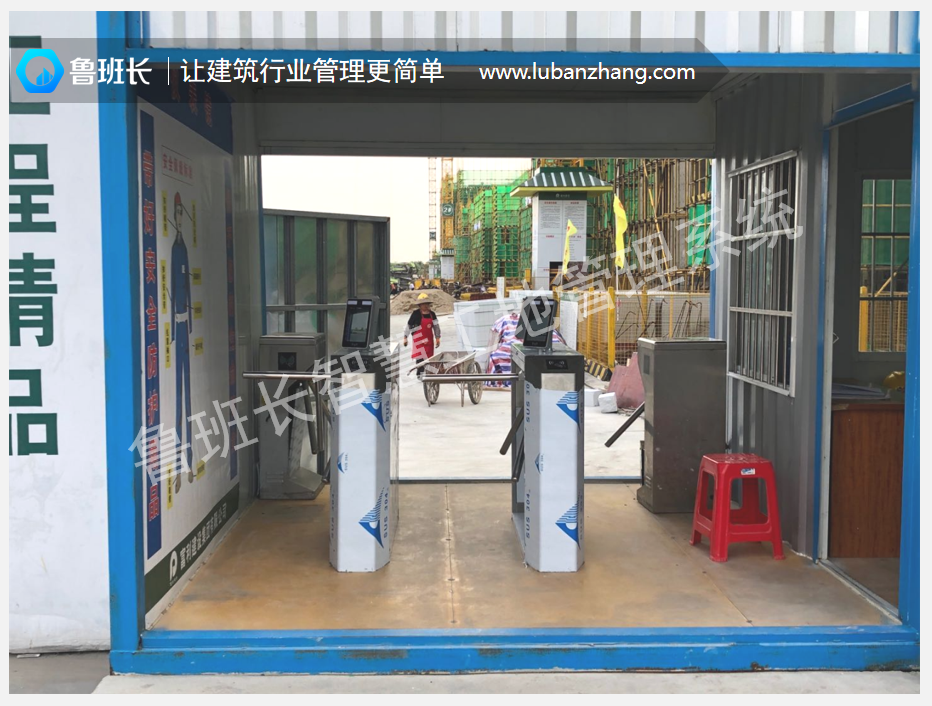

工地人脸识别考勤闸机的接线工作是确保其正常运行的关键环节，涉及电源、网络、控制信号等多个方面。正确接线不仅能保障设备稳定工作，还能避免因接线错误引发的安全隐患。以下详细介绍接线步骤、所需工具材料、连接方式及注意事项。

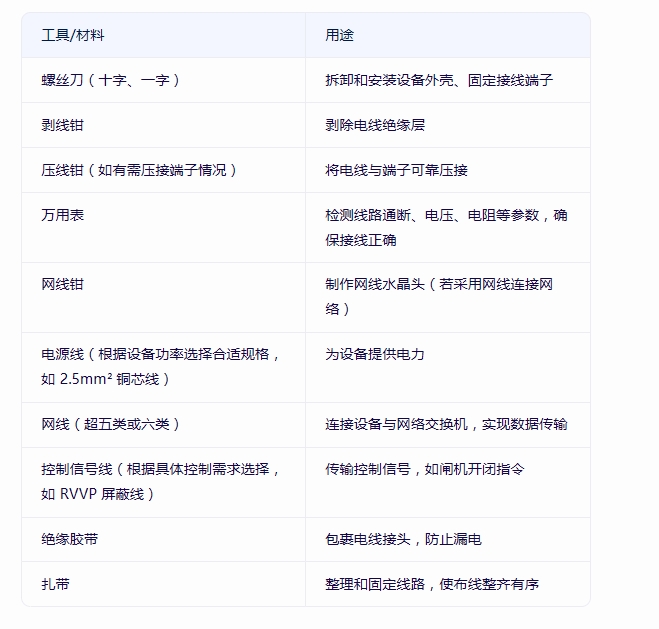

（一）工具材料准备
（二）环境检查
断电确认：在进行接线操作前，务必切断工地现场的总电源，使用万用表测量电源线路，确保无电压，防止触电事故。
环境清洁：清理接线区域周围的杂物和灰尘，保持工作区域整洁，避免灰尘进入设备内部影响设备性能。
空间预留：确保闸机周围有足够的空间进行接线操作，便于人员活动和工具摆放。
二、电源接线
（一）确定电源接口
查看人脸识别考勤闸机的电源接口标识，通常会有明确的“L”（火线）、“N”（零线）、“PE”（地线）标记。同时，确认电源输入电压与设备要求相符，一般为 AC220V。
（二）电源线连接
剥线：使用剥线钳将电源线的绝缘层剥除合适长度（一般 5 - 10mm），露出内部的铜芯。
接线：将剥好线的电源线对应接入闸机的电源接口，“L”接火线，“N”接零线，“PE”接地线。使用螺丝刀将接线端子拧紧，确保连接牢固，防止松动。
绝缘处理：用绝缘胶带将电线接头包裹严密，防止漏电。包裹时，应将绝缘胶带重叠缠绕，确保覆盖整个接头部分。
（三）电源测试
初步通电：在确保接线无误后，恢复工地现场的总电源，观察闸机的电源指示灯是否亮起。若指示灯不亮，应立即切断电源，检查接线是否正确、电源是否正常。
电压检测：使用万用表测量闸机的输入电压，确保电压在设备规定的范围内。若电压过高或过低，可能会损坏设备，需及时调整电源或采取稳压措施。
三、网络接线
（一）网络接口识别
人脸识别考勤闸机通常配备 RJ45 网络接口，用于连接网络交换机或路由器。接口上一般会有指示灯，用于显示网络连接状态。
（二）网线制作与连接
网线制作：如果使用网线连接网络，需使用网线钳制作网线水晶头。按照 T568B 或 T568A 标准进行线序排列，将网线插入水晶头，用网线钳压紧。
网线连接：将制作好的网线一端插入闸机的 RJ45 网络接口，另一端插入工地现场的网络交换机或路由器的相应接口。确保接口插紧，避免松动。
（三）网络测试
指示灯状态：观察闸机网络接口上的指示灯，正常情况下，连接指示灯应亮起，闪烁表示有数据传输。若指示灯不亮或闪烁异常，可能是网线连接问题或网络设备故障。
网络连通性测试：在电脑上打开命令提示符窗口，使用“ping”命令测试闸机与网络服务器或其他设备的连通性。例如，输入“ping [闸机 IP 地址]”，查看是否能正常收到回复。若无法连通，需检查网络设置、网线连接或网络设备配置。
四、控制信号接线（如有）
（一）确定控制信号需求
根据工地现场的实际需求，确定闸机需要接收的控制信号类型，如门禁控制信号、消防联动信号等。明确信号的输入输出方式（如开关量信号、脉冲信号等）和接线端子定义。
（二）信号线连接
剥线与接线：使用剥线钳剥除控制信号线的绝缘层，按照设备说明书或接线图的要求，将信号线连接到相应的接线端子上。注意信号线的极性和线序，避免接错。
屏蔽线处理（如有）：若使用屏蔽线，应将屏蔽层与设备的接地端子可靠连接，以减少电磁干扰。
（三）信号测试
功能测试：在完成控制信号接线后，进行功能测试。例如，模拟门禁控制信号，观察闸机是否能正常开闭；触发消防联动信号，检查闸机是否能及时响应并打开。
信号稳定性测试：长时间观察控制信号的传输情况，确保信号稳定可靠，无误动作或丢失现象。
五、接线后整理与检查
（一）线路整理
使用扎带将电源线、网线、控制信号线等整理固定，避免线路杂乱无章。将线路沿着闸机的走线槽或线管进行布线，保持布线整齐美观。
（二）外观检查
检查闸机的外壳是否安装牢固，接线端子是否盖好，防止人员触碰到带电部分。同时，检查线路是否有破损、裸露等情况，如有应及时处理。
（三）综合测试
再次对闸机进行全面的功能测试，包括人脸识别考勤功能、闸机开闭功能、网络连接功能等。确保设备各项功能正常运行，无异常情况。
六、注意事项
（一）安全第一
接线操作必须由专业电工或有相关电气知识的人员进行，严格遵守电气安全操作规程。
在接线过程中，始终保持断电状态，避免触电事故。若需带电调试，必须采取必要的安全防护措施，如佩戴绝缘手套、使用绝缘工具等。
（二）遵循规范
严格按照设备说明书和接线图进行接线，不得随意更改接线方式或省略接线步骤。
使用的电线、网线等材料应符合国家标准和设备要求，确保质量和性能可靠。
（三）防干扰措施
避免将电源线、控制信号线与强电线路（如动力电缆）并行敷设，若无法避免，应保持一定的距离（一般不小于 30cm），或采用屏蔽线进行防护。
在有强电磁干扰的环境中，应采取额外的屏蔽和接地措施，减少干扰对设备的影响。
（四）标识与记录
对每根线路进行标识，注明线路的用途、起始点和终点等信息，便于后期维护和检修。
记录接线的过程和参数，如电源电压、网络配置等，为设备的日常管理和故障排查提供依据。
通过以上详细的接线步骤和注意事项，操作人员能够正确完成工地人脸识别考勤闸机的接线工作，确保设备安全、稳定地运行。
